1. Cihaz aspirasyon gerektiren tüm cerrahi işlemlerde, ameliyathane, yoğun bakım ve acil ünitelerinde kullanılmaya uygun olmalıdır.
2. Cihaz dört tekerlekli ve mobil olmalıdır.
3. Cihaz 121 derecede steril edilebilen iki adet 5 lt ‘lik cam kavanoza sahip olmalıdır.
4. Kavanoz kapakları, yaylı bir sistemle rahatlıkla açılır kapanır özellikte olmalıdır. Kavanozlar için cihaz üzerinde rahatlıkla görülebilecek bir yer olmalıdır.
5. Cihazın kavanoz kapaklarında, toplanan atıkların pompaya kaçmasını önleyen şamandıra sistemi olmalıdır.
6. Cihazın metal aksamları korozyona karşı korumalı ve elektrostatik boya ile boyanmış olmalıdır.
7. Cihaz üzerinde bir adet bakteri tutucu filtre bulunmalıdır.
8. Cihaz TS EN ISO 10079-1 standardına göre yüksek vakum ve yüksek hava akışı üretmeli, kesintili yük ile sürekli çalışmaya uygun olmalıdır.
9. Cihaz üzerinde 0 ile -760 mmHg aralığında, uygulanan vakum değerini izlemeyi sağlayan bir vakummetre olmalıdır.
10. Cihaz üzerinde hava kaçak sistemi ile çalışan ve vakum değerini ayarlamaya yarayan vakum ayar düğmesi bulunmalıdır.
11. Cihaz döner sistemli, yağlı tip vakum pompasına sahip olmalıdır.
12. Vakum pompası en az 38 lt./dak. hava akışı sağlayacak güçte olmalıdır.
13. Cihazın üzerinde bir adet açma-kapama şarteli, cihazın çalışır durumda olduğunu gösteren bir adet sinyal lambası ve kavanoz seçimini sağlayan bir kol bulunmalıdır.
14. Cihaz 220 Volt, 50-60 Hz şehir cereyanı ile çalışmalıdır.
15. Cihazda kullanılan elektrik motorları TSE belgeli olmalıdır.
16. Cihaz ile birlikte aşağıdaki standart aksesuarlar verilmelidir.
• 2 metrelik aspirasyon hortumu 2 Adet
• Ajutaj 2 Adet
• Sonda kabı ve taşıyıcısı 1 Adet
• Motor yağı 1 Adet
15. Cihaz imalat ve montaj hatalarına karşı 2 (iki) yıl garantili olmalıdır. Garanti süresinin dolmasından sonraki 10 yıl boyunca cihazın ücreti karşılığında yedek parça temin garantisi olmalıdır.
16. Cihaz ile birlikte Sanayi ve Ticaret Bakanlığından onaylı Garanti Belgesi verilmelidir.
17. Üretici firma TSE Hizmete Yeterlilik Belgesine sahip olmalıdır.
18. Üretici firma Sanayi ve Ticaret Bakanlığından onaylı Satış Sonrası Hizmetleri Yeterlilik Belgesine sahip olmalıdır.
19. Üretici firma ISO 9001 kalite yönetim sistemi belgesine sahip olmalıdır.
20. Cihaz TS 5134, TS 4535 EN 60601-1, TS EN ISO 10079-1, standartlarına uygun olup TSE ve CE belgeli olmalıdır.

HEKİM SAĞLIĞI AÇISINDAN AĞIZ İÇİ VAKUM SİSTEMİNİN ÖNEMİ

Diş hekimliği muayenehanelerindeki sağlıklı çalışma koşullarının oluşturulması esnasında göz ardı edilen çok önemli bir ayrıntı vardır. Tedavisi yapılan hastayı ilgilendirdiği kadar , tedaviyi uygulayan diş hekiminin sağlığını da önemli ölçüde ilgilendiren bu konu, hasta ağzındaki katı ve sıvıların çalışma ortamının dışına atılması ( ASPİRASYON ) olayıdır.

AĞIZ İÇİ ASPİRASYONU NEDEN ÖNEMLİDİR.
Diş hekimi genelde hastayı oturtarak veya az açıyla sırtı yatırarak tedavi yoluna gitmektedir. Son zamanlarda uygulamaya konulan cerrahi sistemleri ile de diş hekimi oturan hasta yerine yatan hastaya tedavi uygulayarak rahat ve verimli çalışmaktadır.
Ağız içi uygulamalarında Yüksek devirli ( 200 000 - 400 000 dev. / dakika ) araçların kullanılmaya başlamasından beri , kesici uçlara (frez) püskürtülmesi gereken su miktarı artmış ve geleneksel su püskürtmeli salya aspiratörleri yetersiz kalmıştır.
Püskürtülen su yüksek hızla dönen freze çarptığında , çok ince, koni şeklinde bir sprey dumanı oluşturur, bu hastanın ağzından çıkar.
Çalışma esnasında oluşan bu konik sprey dumanı nedeni ile diş hekimi veya hemşire hastanın ağzından çıkan mikrop ve bakterileri soluyabilir. bu da sürekli enfeksiyona yol açabilir. Aynı zamanda havadaki bu partikül yoğunluğu nedeni ile diş hekiminin görüş alanı ciddi ölçüde engellenir
Sprey dumanının bir kısmı hastanın ağzının gerisinde kalır ve yutma refleksine yol açar, hekim sık sık işine ara vererek hastanın tükürmesine izin vermek zorunda kalır.
Tüm bunlara rağmen bu aksamaları önlemek ve sorunsuz bir tedavi işlemi yürütebilmek için; etkin ve uygun tasarımlı bir aspiratör sistemi ile rahatça görerek, hijyenik şartlara uygun bir çalışma sağlanabilir.

GÜNÜMÜZ DİŞ HEKİMLİĞİNDEKİ ASPİRATÖR UYGULAMALARI

- SU VE HAVA PÜSKÜRTMELİ ASPİRATÖRLER.
Ülkemiz diş hekimliği muayenehanelerindeki ünitlerde yaygın olarak kullanılan su ve hava püskürtmeli salya aspiratörleri etkisizliğinin yanı sıra su ve hava kaynağının aşırı sarfiyatı nedeni ile oldukça pahalı bir sistem durumundadır.

- ATIK BİRİKTİRMELİ ASPİRATÖRLER.
Bir vakum pompası ile yaratılan negatif basınç , diş hekiminin hasta ağzındaki uygulaması esnasında birikebilen salya, kan, diş tozu ve amalgamı bir atık depolama kabında toplanmasını sağlamaktadır. Atık depolama kabının sistem içindeki konumu gereği ve ve boşaltma işlemindeki hijyen olmayan durum bu tip aspiratörlerin tercih edilmesini etkilemektedir.

- SEPARATÖRLÜ ASPİRATÖRLER.
Yine bir vakum cihazı ile yaratılan negatif basınç, otomatik bir seperatör vasıtasıyla ağız içinde oluşan istenmeyen maddeleri muayenehanenin atık su sistemine bırakmaktadır.

- OTOMATİK ENTEGRE SEPARATÖRLÜ ASPİRATÖRLER.
Harici bir seperatör sistemi kullanılmadan , entegre otomatik separatörlü aspiratör cihazı ile hasta ağzında oluşan ve istenmeyen maddeler atık su sistemine atılır. Burada emme ünitesi; aspire edilen sprey dumanı, sıvı ve katıları siklon separatör ve separasyon türbininden oluşan iki aşamalı bir separatör vasıtasıyla ayırır.
UYGUN BİR ASPİRATÖRDEN BEKLENEN PERFORMANS

Uygun boyutlu bir kanül ile , emme makinasının yarattığı negatif basınç belli miktarda havanın aspire edilmesini sağlar. Kanül , ağzı işlem alanının 1-2 cm uzağına gelecek şekilde yerleştirilirse , mikrop yüklü sprey dumanını,salya, kan, diş tozu ve amalgamla birlikte aspire edebilir.
Emme makinasının vakum gücü 100 ila 160 mbar . arasında olmalıdır. Bu değerler arasında aspire edilen hava miktarı iyi ayarlanır ve soğutucu sprey , frezin ucundan uzaklaştırılabilir. Yaklaşık 1 cm2 çapındaki kanüldeki hava miktarı 300-350 litre/dakika arasındadır.
Emme kapasitesi 300-350litre/dakika olduğunda, sprey dumanı,salya, kan, amalgam parçaları 50 m/saniye hızla aspire edilir. Ayrıca nasıl bir işlem yapıldığına bağlı olarak , dişeti dokusu,kemik parçacıkları, iltihap, büyük diş parçacıkları , ölçü maddeleri artıkları da aspire edilebilir.
Kanülün çapı arkada genişlediği için hava hızı yaklşık 15-20 metre / saniye ye iner , böylece emme etkinliğinin azalması önlenir. Bu hızda manifoltun kaba filtresinden geçmeden ve otomatik separatöre girmeden önce , atıkların güvenilir bir şekilde aktarılması sağlanır.
Filtrede , çapı 0.1 mm ‘den büyük olan parçalar tutulur. Su, salya, diş tozu filtreden geçerek otomatik separatöre ulaşır, burada siklonik harekete bağlı olarak atıkların ayrılması işlemi gerçekleşir.
Önceden belirlenen miktarda atık toplanınca , yerleşik aktarma sistemi ile, hava akımına engel olmadan dışarı atılır.
Emme makinasının performansını ve ömrünü etkileyen bu teknikle emilen hava temiz ve kuru olarak otomatik ayırıcıdan emme makinasına nakledilir.
İbrahim BELENLİOĞLU
Makina Mühendisi

14.04.2002
DMS ORG.

Üretici: Dürr Dental - Almanya
Ürün Adı: VC 45
Ürün Kodu: 0670-01/001
Ürün Fiyatı:
3.360 € +KDV (1.5 Litre Tank)
3.400 € +KDV ( 3 Litre Tank)
3.635 € +KDV (Ayak Pedallı Versiyon 1.5 Litre tank) 3.680 € +KDV Ayak Pedallı versiyon 3 litrelik tank)
42 € +KDV Bakteri Filtresi (10 adet)





Ürün Özellikleri:


Yeni Dürr VC 45 aspiratör dakikada 45 litrelik emiş hacmi ve 910 mbar a kadar vakum basıncı üretebilme kabiliyeti ile aspiratörlerden beklenen kusursuz çalışma koşullarını sağlar.
Maksimum hacim yerine maksimum vakum basıncı:
• 910 mbar basınçta dakikada 45 litrelik emilim ile sürekli değişken vakum
• Aspiratör içerisinde hortumsuz salgı transferi
• Tank içerisinde separasyon
• Sıvıların basit ve hijyenik tahliyesi
Tasarım:
• Ergonomik
• Diyafram pompası için susturucu
• Esnek ve hafif tasarım, VC 45 Cart ile yüksek hareket kabiliyeti
• Filtre aracılığıyla doğrudan tank içerisine biriktirme
• Sterilize edilebilir tank ve dezenfekte edilebilir cihaz yüzeyi

Model 0670


-01

Voltaj (V)


230/1~

Frekans (Hz)


50-60

Tüketilen elektrik akımı (A)


0,6/0,75

Güç (W)


Yaklaşık 138/173

Tank Hacmi (Litre)


1,5 Litre veya 3 Litre

Sigorta


T 800 mA

Hava akış debisi* (l/dk)


45 +/- 4

Basınç mbar (hPa)


Max. -910

Ağırlık (kg)

Mobil kart ile ağırlık (kg)


6,7

12,5

Boyutlar G x Y x D cm

mobil kart ile G x Y x D cm


24×33x36

36×101x44

Kolektörün kullanılabilir max. hacmi (l)




yaklaşık 1

Gürültü seviyesi** dB(A), +4


48/51

Üretici : Dürr Dental - Almanya
Ürün Adı : Variosuc Mobil Aspiratör
Ürün Kodu : 0624-100-56

Ürün Fiyatı :3.730€ + KDV

Ürün Özellikleri: Cihaz dakikada 300 litre kesintisiz hava çekme performansına sahiptir.Santrifüj güç kullanıp kesintisiz çalışır.
Cihazın boyutları: 92 (Y) x 36 (G) x 60 (D) cm
Maksimum sıvı debisi 4 litre / dakikadır
Cihazın ağırlığı 32 kg. dır.
Cihaz, 230 V ve 50 Hz ile çalışır.
Cihazın gürültü seviyesi 54-56 Db(A)’dır

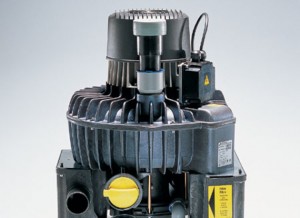

Üretici : Dürr Dental - Almanya
Ürün Adı : Vs 900 Aspiratör
Ürün Kodu : 7133-01/002
Ürün Fiyatı : 3.800 € + KDV

Ürün Özellikleri:

- Dakikada 900 litrelik sürekli yüksek emme kapasitesine sahiptir.
- Elektronik kontrollü ve tamamen otomatiktir.
- 3 ünit için bir tek kombinasyonda iki aşamalı seperasyon gerçekleştirir.
- 5 ünit’e birden bağlanabilir. (Aynı anda 3 ünitte tedaviye olanak tanır.)
- Entegre otomatik seperasyonlu ilk emme cihazıdır.
- İki aşamalı seperasyon yapar ve üstün köpük toleranslıdır.
- Dahili köpük konvertörü köpüğe karşı yüksek direnç sağlar.
- Emme ve seperasyon için sadece tek motor olması sayesinde üstün ekonomik performans ve maksimum çalışma güvenliği sağlar.
- Teknik bakım ve enerji tüketim masrafı son derece düşüktür.
